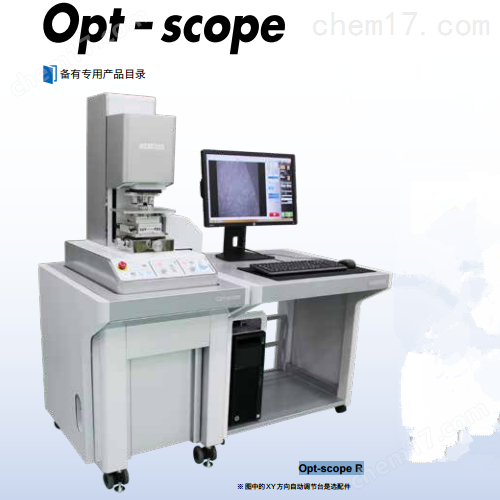

非接触3D表面粗糙度轮廓形状测量机凭借高精度、无损检测优势，广泛应用于精密制造与科研领域。然而在使用中，可能会因环境扰动、样品特性不适配、光学污染或参数误设，出现无法聚焦、数据缺失、噪声过大、重复性差或软件报错等问题，严重影响测量可靠性。科学诊断并快速处置非接触3D表面粗糙度轮廓形状测量机故障，是保障高效精准检测的关键。
一、无法获取有效干涉/共焦信号（全黑或全白图像）
原因分析：
样品反射率过低（如黑色橡胶）或过高（镜面）；
表面倾斜角度超出物镜景深范围；
光源未开启或激光器故障。
解决方法：
对低反光样品增强照明强度或喷涂可挥发显像剂；
调整样品倾角至水平（使用精密调平台），或切换至大景深低倍物镜；
检查光源状态，重启软件或联系厂商检测激光模块。
二、3D重建结果出现条纹、空洞或阶梯状伪影
原因分析：
样品表面存在透明涂层、油膜或水汽，导致多重反射；
扫描过程中样品微振动或热漂移；
Z轴步长设置过大，欠采样。
解决方法：
清洁样品，确保干燥无膜；
缩短单次扫描时间，启用“快速扫描”模式减少漂移影响；
将Z步长调整为预期粗糙度的1/5–1/10（如Ra=0.2μm，步长≤0.04μm）。
三、重复测量结果偏差大（RSD＞5%）
原因分析：
样品未固定牢靠，每次放置位置不一致；
环境振动或气流扰动；
未进行系统校准。
解决方法：
使用带定位销的专用夹具，确保样品重复装夹；
关闭门窗、空调，必要时加装防风罩；
每日使用前用标准粗糙度样块执行校准验证。
四、软件频繁报错或扫描中断
原因分析：
计算机内存不足或驱动冲突；
物镜切换机构卡滞；
数据存储路径权限受限。
解决方法：
关闭后台程序，确保≥8GB可用内存；更新设备驱动；
手动检查物镜转盘是否异响，必要时断电重启；
将保存路径设为本地非系统盘，避免网络延迟。
