在现代精密制造行业，零部件的尺寸精度管控是保障产品品质的关键环节。传统人工检测方式效率有限，难以应对批量零件的重复性检测需求，影像测量仪依托光学成像与软件运算技术，完成工件二维乃至部分三维特征的检测，成为精密零部件检测场景里的重要设备。美国施泰力AVR200与AVR300作为CNC数控自动影像测量系统，兼顾小型工件检测与大件局部特征测量，适配多类精密加工行业的检测需求。
AVR系列影像测量仪针对两类测量场景设计，既可以完成最大尺寸2.00"×1.50"小型零件全特征检测，也能够完成较大零件局部特征测量。依靠工作台的运动实现测量过程无缝衔接，AVR200可测量最大长度8英寸工件，AVR300支持最大12英寸长度工件检测，覆盖中小尺寸零部件的主流测量范围。设备支持重复性测量作业，还能够实现和CAD文件的自动比对，降低人工比对带来的误差，适合批量工件的品质检验工作。

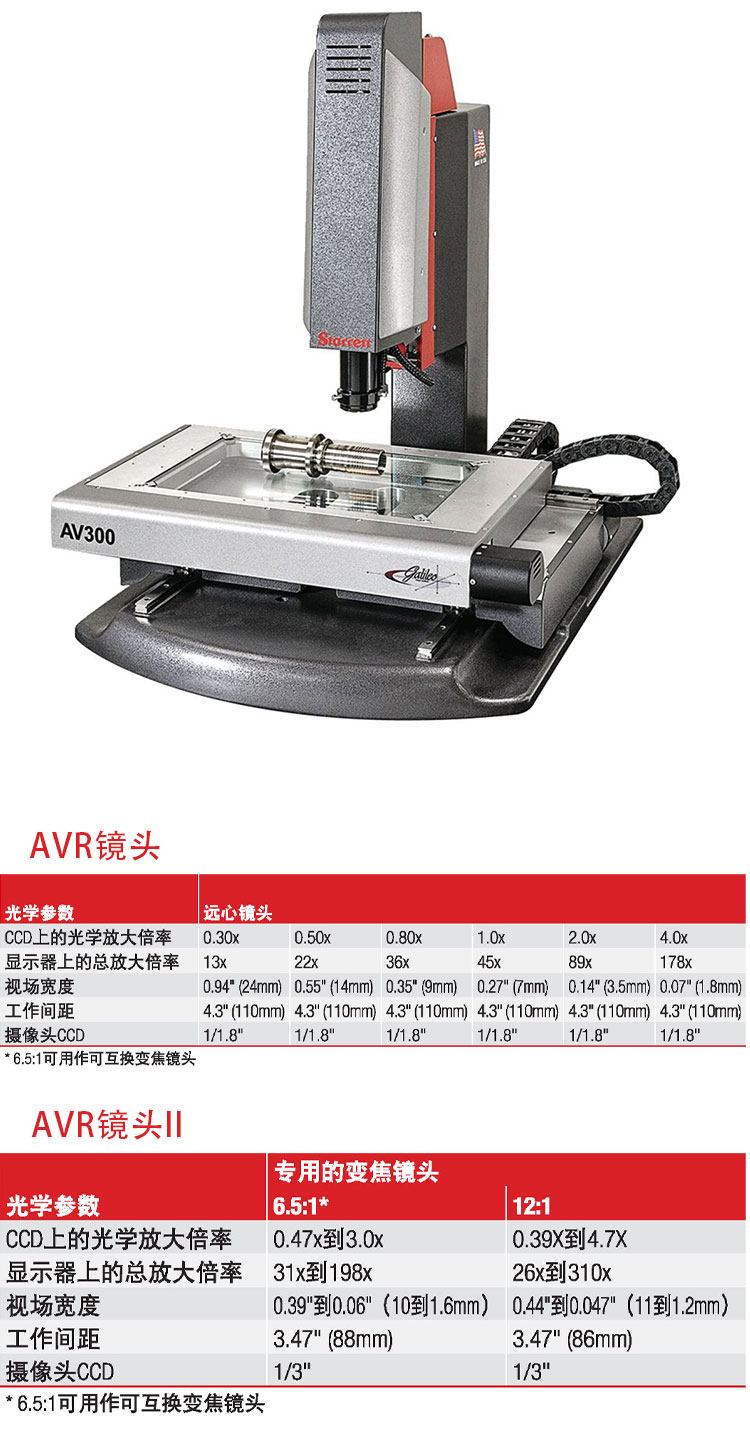

光学镜头系统是影像测量仪获取工件图像的核心部件。该系列设备可以选配变焦镜头，也可搭载快换卡口镜头镜架。快换卡口镜架能够适配多款变焦镜头与远心镜头，实现微米级分辨率，完成精密视场FOV测量。可供卡口安装的镜头包含0.30x、0.80x、1.0x、2.0x、4.0x远心镜头，还有6.5‑1手动变焦镜头；针对光学变焦镜头，还可以搭配0.5x、1.5x、2.0x辅助镜头。当配置2.0x辅助镜头时，设备Z轴行程可以达到8英寸也就是200毫米，满足不同高度工件的取像检测。同时设备也可选配6.5:1或者12:1数控变焦镜头，适配不同视场大小的检测任务。
硬件基础决定整机运行稳定性。AVR200/AVR300采用大理石基座，大理石材质刚性较好，能够降低形变对测量精度的干扰，保障整机的稳定性。工作台采用循环滚珠直线导轨结构，保障工作台运动平滑，实现精密位移。设备搭载全CNC数控系统，X‑Y‑Z三轴支持全数控定位；操作人员也可以选用配备操作杆、追踪球的控制器完成手动定位，兼顾自动化批量检测和单件手动检测两种使用模式。三轴搭载雷尼绍光栅尺，光栅尺分辨率达到0.1μm，为位移采集提供基础。
照明系统会直接影响工件边缘成像效果，该机型配置两套基础光源，LED平行底光照明与LED环形光表面照明。底光用于工件轮廓成像，表面环形光用于工件表面特征采集。用户还可以选配LED四象限表面照明，针对变焦镜头使用，能够灵活调节不同区域光照，应对表面凹凸、纹理复杂工件，减少反光、阴影对边缘识别的干扰。图像采集单元为彩色数码摄像头，采集的图像传输至软件完成运算。
设备配套21英寸一体式触摸屏计算机，搭载Windows7专业版操作系统，运行MetLogix™M3‑CNC测量软件。这套软件可以完成三轴测量，实现点、线、三角形、矩形等二维几何元素的构建运算。软件内置影像边缘检测(VED)功能，自动识别工件轮廓边界；支持集成工作台运动的视场FOV测量，配合工作台移动，拼接完成超出单帧视场工件的测量。可选DXF/FOV功能包，实现与CAD图纸自动对比，把实测数据和设计图纸做对照，快速判断工件是否符合设计要求。
除纯光学影像测量之外，系统具备接触式测头兼容能力，可加装RENISHAW接触式测头套装。影像检测擅长二维轮廓，接触测头可以采集高度、曲面点位数据，光学影像与接触式采集相结合，拓展设备的测量能力，部分需要三维点位采集的工件无需更换其他设备，在同一台仪器上完成检测工作。
在拓展配置层面，除镜头、照明、测头相关配件，还可选用模块化系统工作台，灵活调整工装安装空间；校验标准件用于设备日常精度核查，定期确认仪器状态；各类零件夹具与工件夹持装置，满足不同外形工件的装夹定位，减少检测过程工件偏移带来的测量偏差。

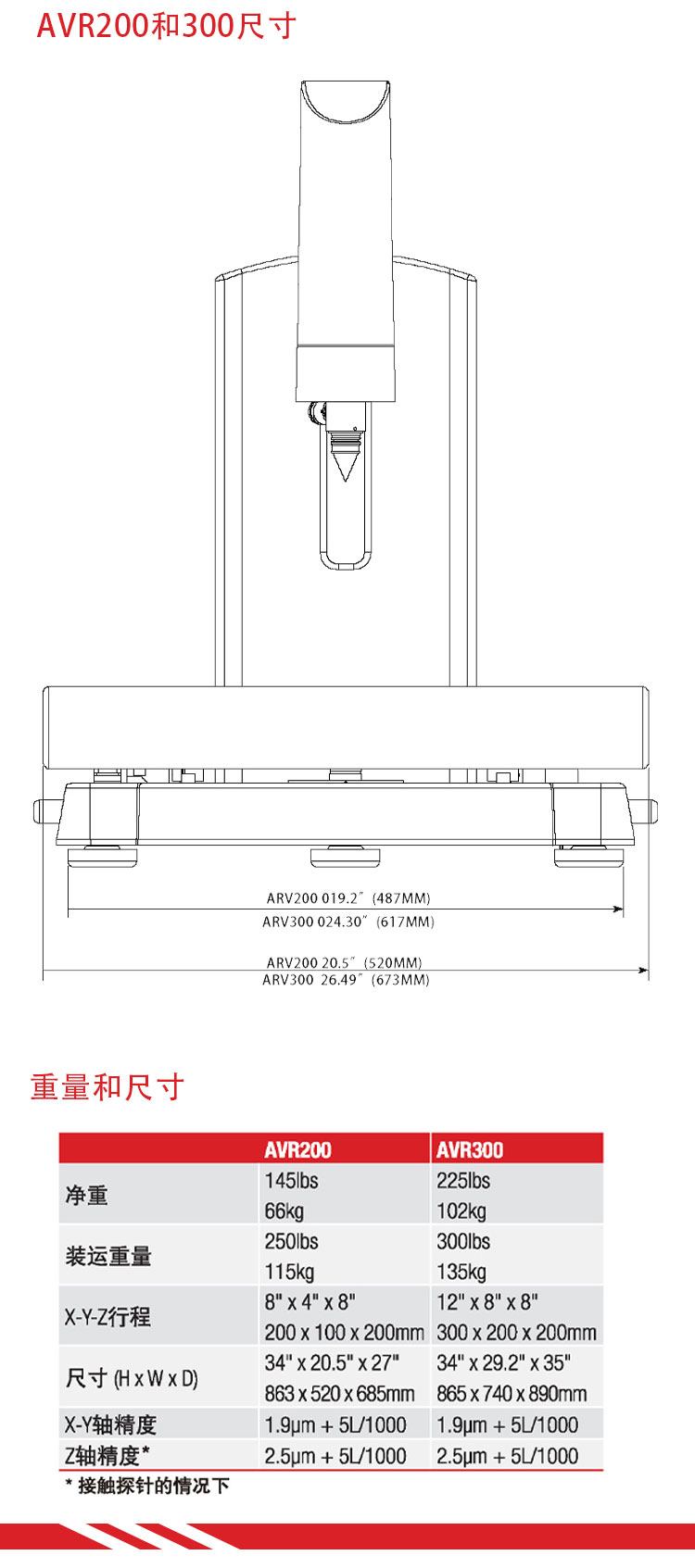

两款设备在行程与整机参数上存在区分，AVR200的X‑Y行程为8"×4"，换算公制是200×100mm；AVR300的X‑Y行程达到12"×8"，公制尺寸300×200mm。精度方面X轴与Y轴精度为2.5μm+5L/1000，Z轴精度2.5μm+5L/1000。设备自重也有差异，AVR200净重90kg，装运重量115kg；AVR300净重113kg，装运重量136kg，设备选型时，需要结合工件尺寸、车间承载条件综合考量。
从实际应用角度来看，AVR200适合工件尺寸偏小，检测工位空间有限的场景；AVR300拥有更大工作台行程，面对尺寸偏大的工件或者需要大范围扫查的零件更加适配。该设备把光学影像采集、CNC自动控制、接触测头拓展、CAD比对软件集成在一起，不用拆分多台仪器就可以完成多项检测任务，减少工件多次装夹造成的定位误差。
同时设备存在多类可选配置，采购时不能盲目追求全部选配，应当结合被测工件特征来做规划。以镜头选型为例，如果工件以微小精密特征为主，优先考虑远心镜头套件；如果工件尺寸跨度大，经常切换视场，可选用数控变焦镜头；如果经常对照图纸做比对检测，则建议配置DXF/FOV功能包。
影像测量仪的测量结果，除设备本身硬件性能，也会受工件装夹、光照设置、定期校验维护的影响。合理选用夹具固定工件，调试光源减少反光阴影，定期使用校验标准件核查设备精度，能够让仪器长期维持稳定的测量输出。
综合来看，施泰力AVR200/AVR300影像测量仪，依托稳定机械结构，可更换的光学组件，功能完善的测量软件，以及接触测头拓展能力，可以适配中小精密零部件重复性检测、图纸比对检测等工作，为制造企业质量管控提供一套综合性的检测方案。(全文1926字)
